MATERIAL
OK비계시스템
자재소개

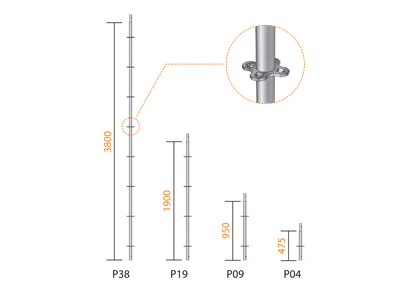

수직재
- 수직으로 세워서 설치하여 하중을 지탱하고 하부로 전달하는 기둥역할 부재이다.
- SPS500 재질을 사용하여 강도가 높다.
- 연결 프렌지는 4방향(4 HOLES) 방식이며, 수평재 또는 대각가새를 체결할 수 있다.
- 특히, 1방향(1 HOLE)에 대각가새를 2방향(2개)으로 설치가 가능하다.
- UL 700재질 고층용(30층 이상) 시스템비계 설치 가능(100m정도까지)
| 규격 | 길이(mm) | 단중(kg) |
|---|---|---|
| P38(UL700) | 3,800 | 13.34 |
| P38 | 3,800 | 12.5 |
| P19 | 1,900 | 6.4 |
| P09 | 950 | 3.5 |
| P04 | 475 | 2.1 |
| P03 | 300 | 1.7 |
※강관(파이프)규격 : Ø48.6 * 2.3T

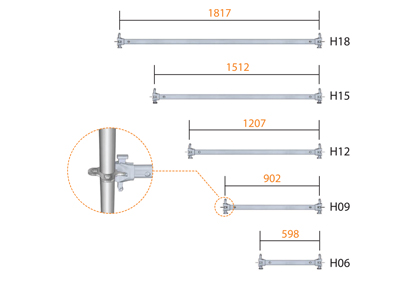

수평재
- 수평으로 연결하는 부재로서 견고하고 내구성이 좋다.
- 쐐기 체결방식으로 분리, 이탈의 위험이 없다.
- 범용성 자재로서 "시스템동바리"와 "시스템비계" 모두 사용 가능하다.
| 규격 | 길이(mm) | 단중(kg) |
|---|---|---|
| H18 | 1,817 | 4.7 |
| H15 | 1,512 | 4.1 |
| H12 | 1,207 | 3.4 |
| H09 | 902 | 2.6 |
| H06 | 598 | 2.0 |
※강관(파이프)규격 : Ø42.7 * 2.3T

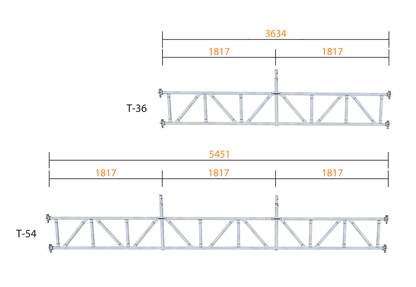

트러스
- 사람 및 장비등이 통과할 수 있도록 지상부에 공간을 확보하기 위한 부재이다.
- 일체형 트러스구조로 견고하며 수평체결방식으로 설치가 쉽고 빠르다.
| 규격 | 길이(mm) | 단중(kg) |
|---|---|---|
| T-36 | 3,634 | 30.8 |
| T-54 | 5,451 | 53.0 |

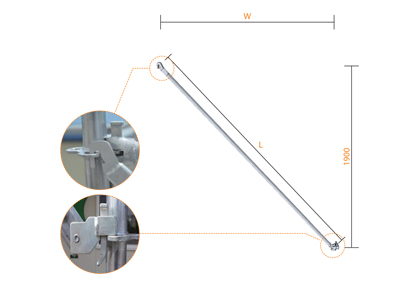

가새재
- 대각선 방향으로 설치하는 부재로서 수평력에 의한 인장, 압축력을 막아준다.
- SPS500 재질을 사용하여 강도가 높고 경량화 설계(Ø34 PIPE)로 무게가 가볍다.
- 체결부의 윗부분은 고리식 아래는 쐐기식으로 혼자서(1인) 설치할 수 있다.
- 이탈 방지를 위하여 상부고리부분에 V컷(스톱퍼)으로 안전장치가 되어있다
| 규격 | 길이(mm) | W(mm) |
|---|---|---|
| 가새재1918 | 2,629 | 1,817 |
| 가새재1915 | 2,428 | 1,512 |
| 가새재1912 | 2,251 | 1,207 |
※강관(파이프)규격 : Ø34 * 2.3T

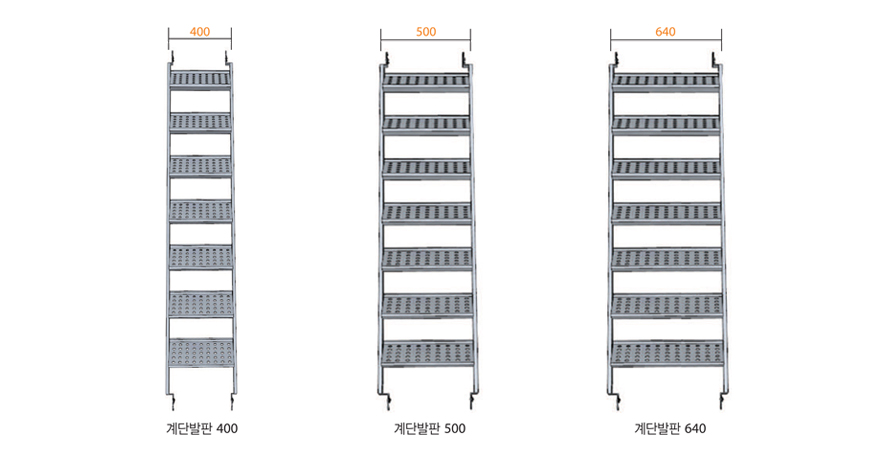

계단발판
- 통행용 계단 부재로서 안전계단(워킹타워)등 시스템비계의 경사면에 설치한다.
| 규격 | 폭(mm) | 길이(mm) | 용도 |
|---|---|---|---|
| ST400 | 400 | 2,629 | 더블타입 비계 |
| ST500 | 500 | 2,629 | 안전계단(연결형) |
| ST640 | 640 | 2,629 | 안전계단(독립형) |

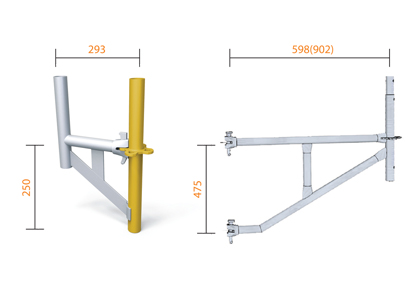

브라켓
- 수직재에 부착하여 돌출형(캔틸레버)으로 사용하기 위한 부재이다.
- 체결부가 상,하 2개소의 수평체결방식으로 설치가 쉽고 안전하다.
| 규격 | 길이(mm) | 단중(kg) |
|---|---|---|
| B03 | 293 x 250 | 2.9 |
| B06 | 598 x 475 | 6.3 |
| B09 | 902 x 475 | 7.3 |

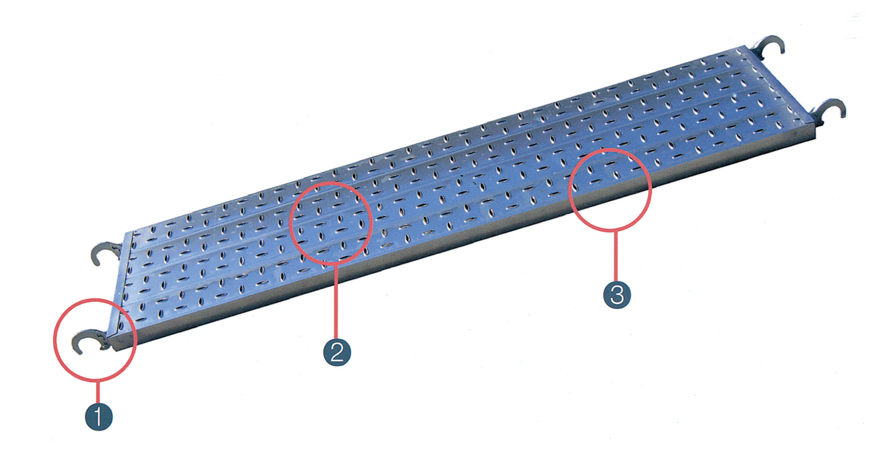

작업발판
- 단관비계와 시스템비계 겸용으로 사용하는 범용성 작업발판이다.
- 고강도 재질(SGC570)을 사용하여 기존 발판(SS400)보다 내구성 및 안전성이 높다.
- 노동부 안전인증 KCS 마크와 제한하중이 발판끝단에 표시되어 있다.
- 기존 발판 대비 보강용(각 시험차수 1.2배 이상) 발판 보유 : 판두께 1.0T ☞ 1.2T, 마구리 추가보강
| 규격(W x L) | 길이(mm) | 단중(kg) |
|---|---|---|
| 400 x 1,817 | 1,817 (1,829) | 11.2 |
| 400 x 1,512 | 1,512(1,524) | 9.8 |
| 400 x 1,207 | 1,207 (1,219) | 8.4 |
| 400 x 902 | 902 (914) | 6.5 |
| 400 x 598 | 598 (610) | 4.8 |
| 250 x 1,817 | 1,817 (1,829) | 8.7 |
| 규격(W x L) | 길이(mm) | 단중(kg) |
|---|---|---|
| 500 x 1,817 | 1,817 (1,829) | 14.0 |
| 500 x 1,512 | 1,512(1,524) | 12.5 |
| 500 x 1,207 | 1,207 (1,219) | 10.4 |
| 500 x 902 | 902 (914) | 8.1 |
| 500 x 598 | 598 (610) | 6.0 |

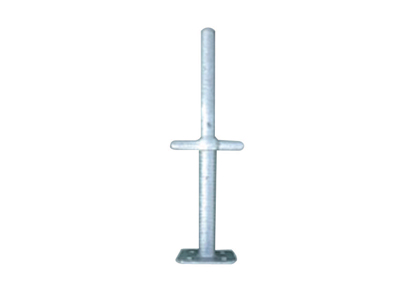

비계용 받침철물(하부)
- 수직재를 받쳐주는 부재로 최하단부에 설치된다.
- 나사관으로 되어 있어 높이 조절이 자유롭다.(최대 40cm 조절)
| 품명 | 길이(mm) | 단중(kg) |
|---|---|---|
| 비계용 받침철물(하부) | 600L | 3.0 |

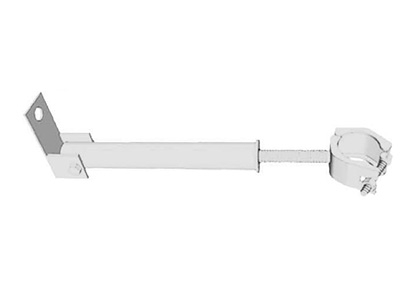

벽연결용철물
- 구조물의 흔들림을 방지하고 전도 및 붕괴 위험을 막기 위해서 설치하는 지지물
| 품명 | L 사용길이(mm) | 단중(kg) |
|---|---|---|
| 벽연결용철물 | 300 ~ 400 | 1.4 |
| 430~650 | 1.7 | |
| 700~920 | 2.5 |
베이스판 앙카구멍 16mm(13mm/3부 앙카사용)

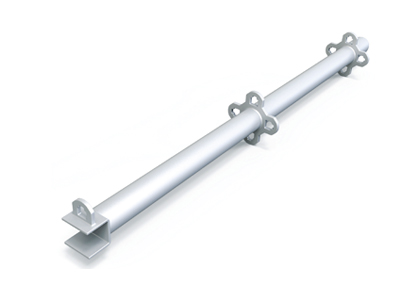

코너난간주
- 난간대를 구성하는 주주용도로서 비계의 꺾어지는 코너부위등에 수평재 위에 수직으로 설치하는 자재
| 사용길이(mm) | 단중(kg) |
|---|---|
| 1,025 | 3.4 |
측벽 브라켓
- 비계가 바닥이 아닌 공중에서부터 설치가 될 경우 벽에 부착하는 비계 받침 브라켓
- 벽부앙카구멍 20mm(16mm 앙카사용), 단중 42kg

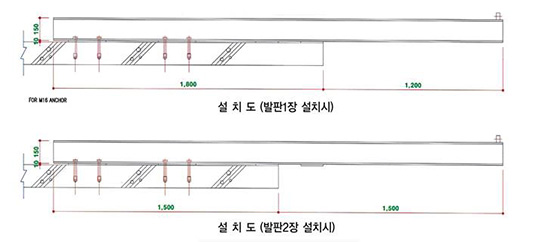

슬라브브라켓
- 비계가 바닥이 아닌 공중에서부터 설치가 될 경우 슬라브에 부착하여 내민 비계 받침 브라켓

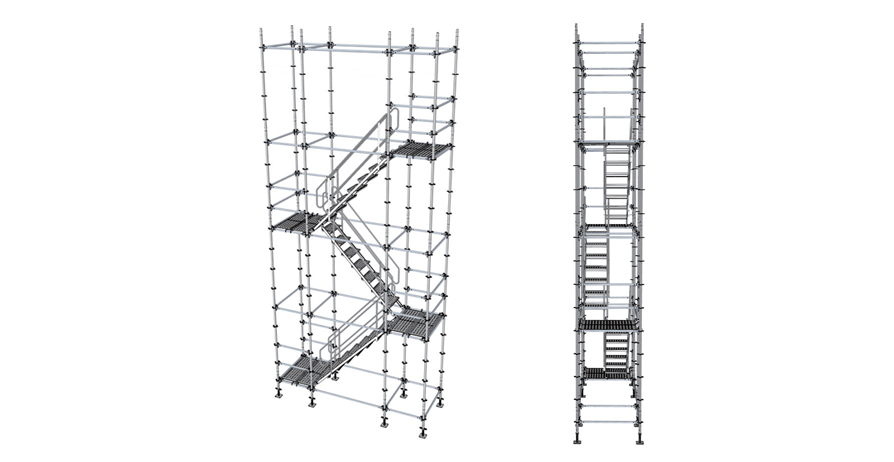

안전계단 (독립형)
- 독립적인 타워(Tower)형태로 설치되는 조립식 계단
독립형 물량표
| 품명 | 규격(mm) | 기초+상부 | 2단 추가 | 1단 추가 |
|---|---|---|---|---|
| 수직재 | P38 | 8 | ||
| P19 | 8 | |||
| P04 | 8 | |||
| 수직재 | H18 | 2 | 4 | 2 |
| H15 | 4 | 8 | 4 | |
| H09 | 4 | 16 | 8 | |
| 가새재 (선택) | DB1819 | 4 | 2 | |
| DB1519 | 2 | 1 | ||
| 안전발판 | 400 * 1512 | 4 | 2 | |
| 계단발판 | 640 * 2629 | 2 | 1 | |
| 핸드레일 | 4 | 2 | ||
| 비계용 받침철물(하부) | 고정 | 8 | ||
| TOTAL | 26 | 52 | 30 | |

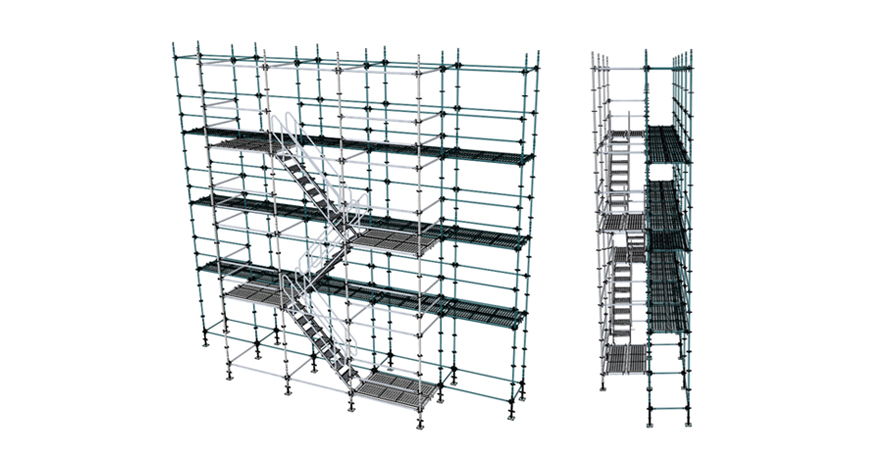

안전계단 (연결형)
- 시스템비계와 연결되어 설치되는 조립식 계단
