MATERIAL
파이프써포트
파이프써포트
- 용도

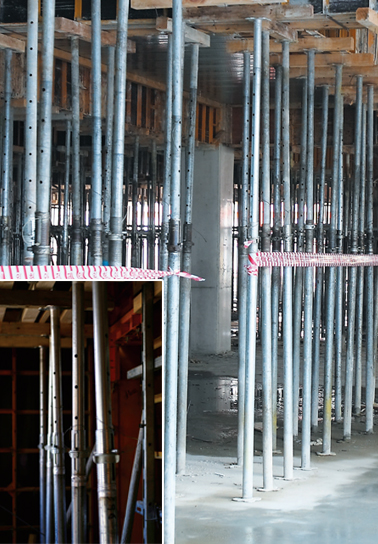

- 빌딩, 아파트 등의 건축물, 탑 등의 공작물,교량 등의 철골 철근 콘크리트 구조물의형틀을 지지하여 구조물이 안전하고정확하게 시공되도록 한다.
- 구성품 규격 및 종류
-
파이프 규격
1) 내관 : Ø48.6
2) 외관 : Ø60.5
써포트핀 : SM35C(지름 11.0mm) 이상 - 설치방법
- 구조물의 높이를 설정하여 규격을선정한다. 속대를 이용하여높이를 맞춘 후 써포트핀을 설치한다.

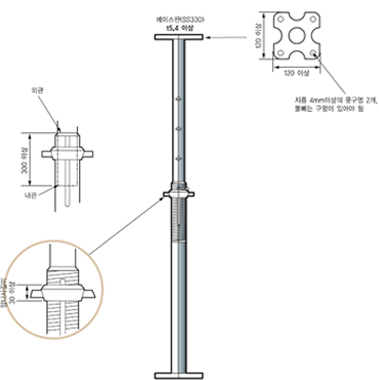

- 파이프써포트 부분명칭
-
베이스 판
스크류 너트
써포트 핀
| 구분 | 길이(m) | 사용길이(m) | 단중(kg) | 차량적재량 (11톤기준) |
||
|---|---|---|---|---|---|---|
| 내관 | 외관 | 최소 | 최대 | |||
| SPS20 | 0.7 | 0.7 | 0.7 | 1.1 | 5.6 | 2,000 |
| SPS40 | 1.2 | 1.2 | 1.2 | 2.1 | 8.0 | 1,600 |
| V2 | 2.0 | 1.7 | 2.0 | 3.4 | 11.6 | 1,000 |
| V4 | 2.6 | 1.7 | 2.6 | 4.0 | 13.2 | 900 |
