합벽지지대 소개

  • · 합벽지지대는 설치 및 해체가 간편한 구조로 원가절감, 공기단축에 안전을 더함
  • · 합벽지지대는 기존 합벽지지대 대비 20% 성능향상으로 원가절감(자사 보유자재 기준)
  • · 합벽지지대 본체폭 1,290으로 공간활용에 우수

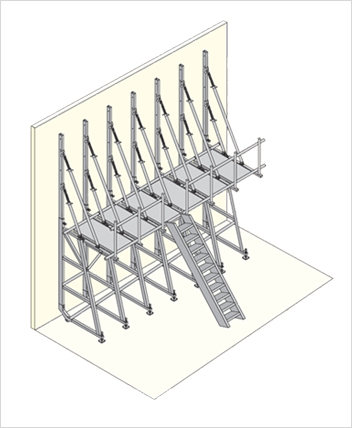

조립도

타설높이 / 설치간격 최대 600 최대 700 최대 800 최대 900
2,500 ~ 이하 line

MAX
3,000 ~ 2,500 line

MAX
3,700 ~ 4,000 line

MAX
4,500 ~ 4,700 line

MAX

합벽지지대 주요기능

  • 조임볼트 R산으로 쉽게 조임장홀 높이조절대 완전 밀착

  • 작업용 안전발판 거치가능 (최대폭 430)

  • 캐스터 장착으로자재 쉽게 이동 (작업능률 향상)

  • 잭볼트경사진 구간에서 앞뒤좌우 30도 내 바닥 밀착

  • 윙넛플레이트 앞뒤좌우 각도20도 내 밀착 조임

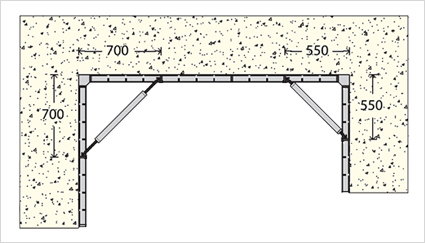

신코너

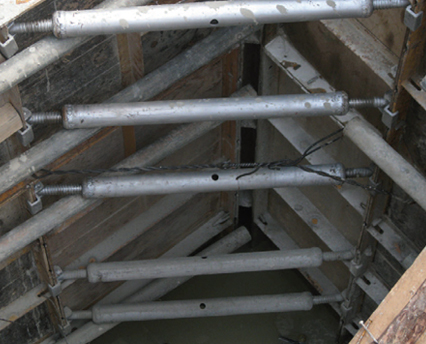

신코너 지지대 가능
  • - 설치, 해체 간단하여 인건비 절감
  • - 앙카시공 필요없어 자재비, 인건비 절감
  • - 코너에서 550~700mm 내 80~100도 사용가능
  • - 자체고정 (부속없음)

닫기

매립앙카볼트 시공방법 및 유의사항

구분 제품명 규격 재질
매트, 슬라브, 이어치기 디비닥볼트 Ø22xL700 S20C

콘크리트 양생 문제가 되는 우기, 동절기 시기엔 가급적 긴 앙카볼트 사용을 권장

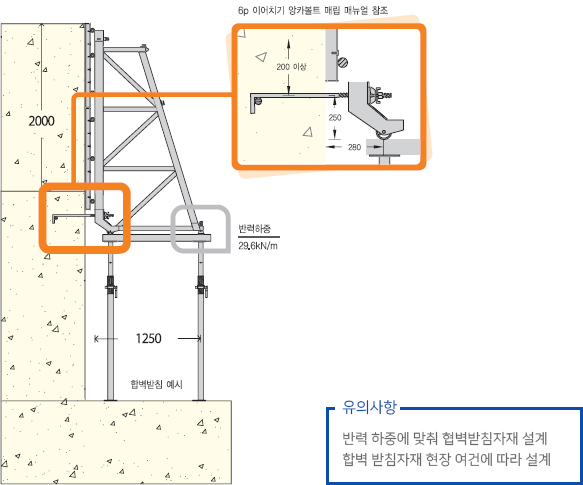

1 매트 앙카볼트 매립 메뉴얼
2 슬라브 앙카볼트 매립 메뉴얼
3 이어치기 앙카볼트 매립 메뉴얼

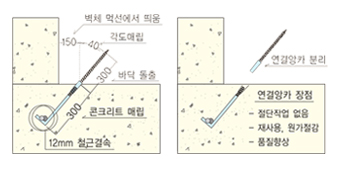

연결앙카볼트 매립 메뉴얼
연결앙카볼트 이어치기 메뉴얼

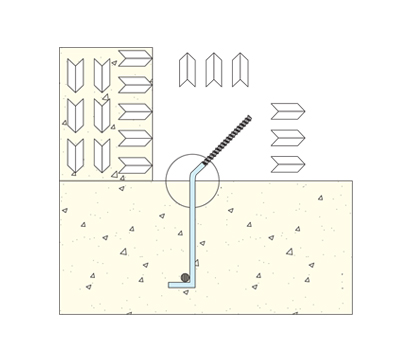

수직 매립시 유의사항

합벽지지대 설치 후 콘크리트 타설시 구부려놓은 부위의 앙카볼트가 측압으로 인해 발생하는 인장력으로 펴지면서 콘크리트 양생정도에 따라 미세하게 밀릴 수 있다.

각도매립 권장
닫기

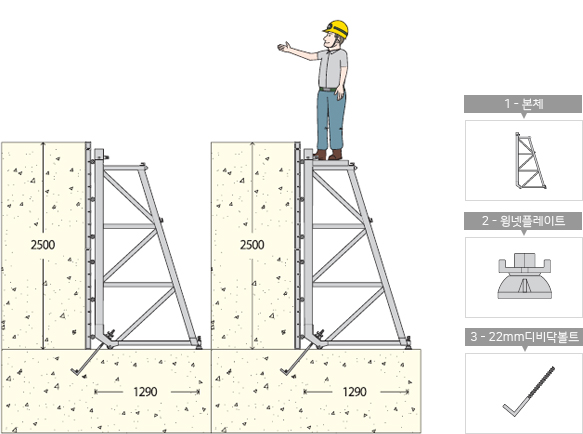

매튜,슬라브 조립도

  • 합벽지지대

    S2400

  • 콘크리트 타설 높이(H)

    2500 ~ 이하

  • 합벽 두께(W)

    1200

  • 설치 간격

    최대 900

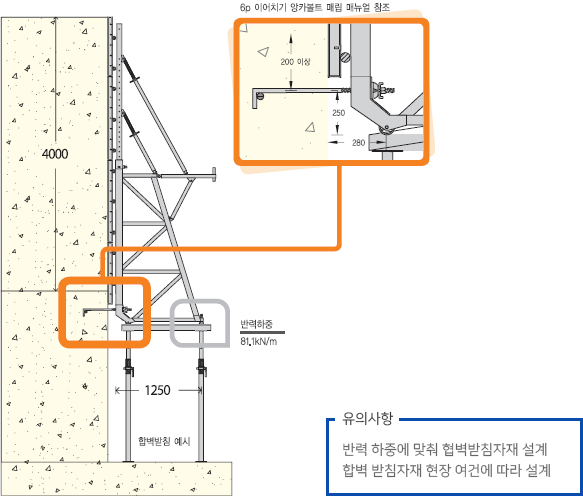

이어치기 조립도

  • 합벽지지대

    S2400

  • 콘크리트 타설 높이(H)

    2000 ~ 이하

  • 합벽 두께(W)

    1200

  • 설치 간격

    최대 900

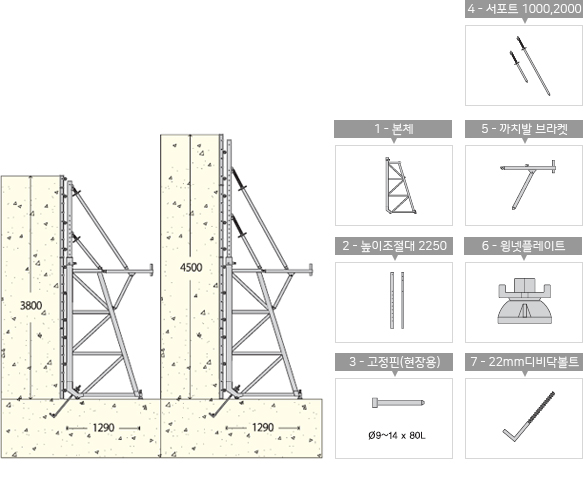

매트,슬라브 조립도

  • 합벽지지대

    S4400

  • 콘크리트 타설 높이(H)

    4500 ~ 3700

  • 합벽 두께(W)

    1200

  • 설치 간격

    최대 600

이어치기 조립도

  • 합벽지지대

    S4400

  • 콘크리트 타설 높이(H)

    4000 ~ 3200

  • 합벽 두께(W)

    1200

  • 설치 간격

    최대 600

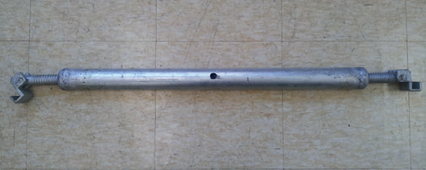

콘크리트 타설 높이에 따른 자재 준비

본체 2400 높이조절대1500 높이조절대2250 써포트1000 써포트2000 까치발브라켓 윙넛플레이트 22mm디비닥볼트
콘
크
리
트


타
설
높
이		 2500~이하 ㅇ ㅇ ㅇ
2000~이하
(이어치기)		 ㅇ ㅇ ㅇ
3000~2500 ㅇ ㅇ ㅇ ㅇ
2500~2000
(이어치기)		 ㅇ ㅇ ㅇ ㅇ
3700~3000 ㅇ ㅇ ㅇ ㅇ ㅇ
3200~2500
(이어치기)		 ㅇ ㅇ ㅇ ㅇ ㅇ
4500~3700 ㅇ ㅇ ㅇ ㅇ ㅇ ㅇ ㅇ
4000~3200
(이어치기)		 ㅇ ㅇ ㅇ ㅇ ㅇ ㅇ ㅇ
