MATERIAL

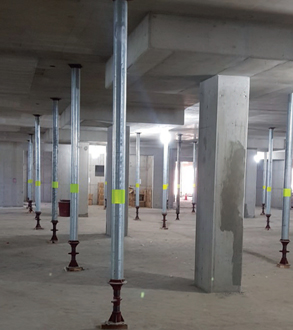

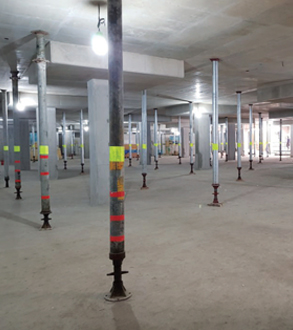

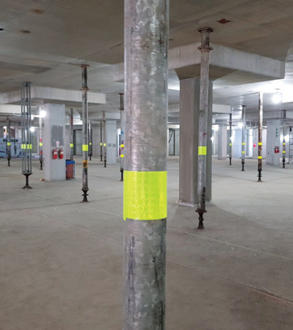

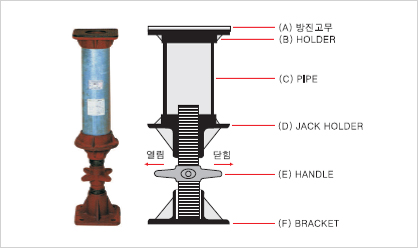

J/SUPPORT

J/SUPPORT

  • · Jack Support를 설치하여 구조물에 가해지는 과하중을 분산한다.
  • · 콘크리트 타설 시 지지부분에 H-Beam이나 여러가지 지지대들을 보강 후 타설토록 하여 집중하중을 분산한다.
  • · 중장비 차량 등의 빈번한 통행을 제한하면서 과다한 자재야적 충격을 피할 수 있도록 자재수급 관리 및 차량운행 계획을 철저히 하여 누적 하중을 최소화한다
  • · Jack Support를 설치시 슬라브 등 구조물 부분에 각목 등 가용할 수 있는 지지대를 보강 후 Jack Support를 설치하여 하중 등 진동을 흡수할 수 있는 부분면적을 넓혀준다.
보수 및 관리 요령
사용후 해체 시 스크류 부분에 이물질을 제거한 다음에 구리스를 발라 스크류를 완전히 잠근 상태에서 규격을 확인 표시하여 규격별로 밴딩 보관한다
사용범위(규격) 허용하중 최대하중 단중(kg) Pipe
2,400~2,700 30t 48t 62 5ӯ
2,500~2,800 30t 46t 65 5ӯ
2,650~2,950 30t 44t 68 5ӯ
2,800~3,100 30t 42t 71 5ӯ
3,000~3,300 30t 40t 74 5ӯ

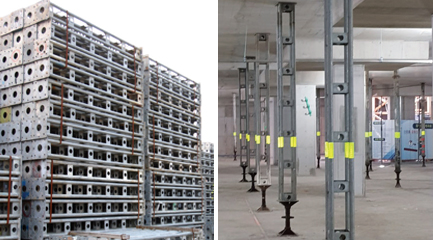

사각지주

· J/SUPPORT와 그 기능과 사용은 동일하나, 하중 등 진동을 흡수할 수 있는 부분 면적이 확보된 자재

규격 단중(kg)
3,000 54.4
2,250 45.2
2,000 41.1
1,250 30.5
650 18.7
조절팩 38
